抗剝落高鋁磚生產(chǎn)廠家

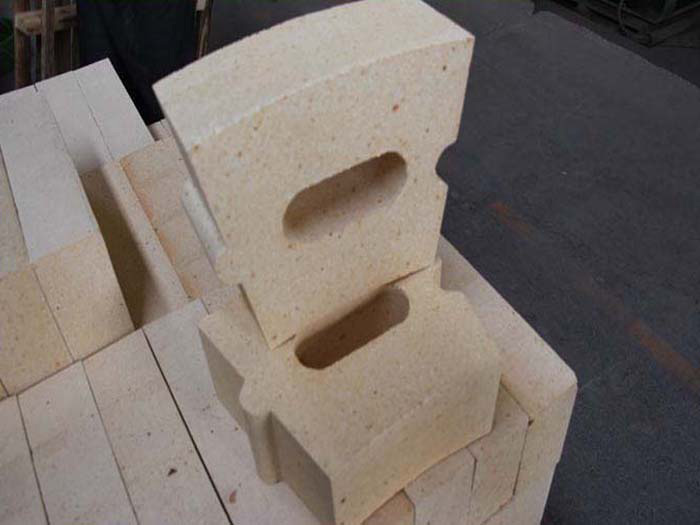

抗剝落高鋁磚是以高鋁礬土、鋯英石為原料，通過燒結(jié)制備出的高鋁磚。其屬于鋯莫來石磚的一種，具有良好的耐磨損性和抗熱震性，鋯英石的加入還提高了高鋁質(zhì)材料的抗堿侵蝕能力。

添加ZrO2對(duì)提高高鋁磚的熱穩(wěn)定性有明顯作用。研究表明，以高鋁礬土熟料為基本原料，以ZrSiO4的形式引入ZrO2，采用合理級(jí)配，添加少量外加劑，經(jīng)混煉、成型、燒成。

鋯英石的加入量為5％～15％，燒成溫度為1500℃，制成了性能很好的抗剝落高鋁磚，其性能見表。

抗剝落高鋁磚的顯微結(jié)構(gòu)特征為：ZrO2富集體周圍有明顯的裂紋，該集合體與周圍的剛玉、莫來石有明顯的“間隙脫皮”結(jié)構(gòu)與形貌。發(fā)育良好的ZrO2集合體呈棱柱狀，在空間形成層狀分布，ZrO2之間有極細(xì)小的裂縫，尺寸為1～5μm，形成溝道結(jié)構(gòu)。這種結(jié)構(gòu)亂層疊加，迂回曲折，有利于應(yīng)力的分散。莫來石發(fā)育良好，呈纖維狀，與ZrO2和剛玉在空間交錯(cuò)分布，形成復(fù)合增強(qiáng)結(jié)構(gòu)。

抗剝落高鋁磚的抗熱震機(jī)理是：ZrO2在高溫下發(fā)生單斜一四方相變，伴隨有4％～5％的體積膨脹，在ZrO2周圍產(chǎn)生微裂紋。這些微裂紋可使制品在受力過程中，主裂紋前端的應(yīng)力發(fā)生變化，吸收斷裂能。剛玉、莫來石等不同礦物相熱膨脹系數(shù)的差異引起熱脹冷縮失配而產(chǎn)生微裂紋。ZrO2顆粒與基體的熱膨脹系數(shù)失配，彈性模量失配，可使載荷重新分配，提高制品承載能力。ZrO2顆粒分散在基體中在一定程度上起釘扎作用，抑制了位錯(cuò)的滑移，提高了抗斷裂性。

在高鋁磚中加入鋯英石ZS后，ZS將和高鋁磚的剛玉相反應(yīng)，形成莫來石A3S2和斜鋯石ZrO2。如果加入鋯英石少，則剛玉有剩余，材料基質(zhì)的礦物組成為Al2O3、ZrO2和A3S2。如果鋯英石加入多，則鋯英石有剩余，材料基質(zhì)的礦物組成為A2S3、ZrO2和ZS。

抗剝落高鋁磚已在水泥回轉(zhuǎn)窯和玻璃熔池上得到廣泛的應(yīng)用。

鄭州榮盛作為的耐火材料生產(chǎn)廠家，我們擁有豐富的窯爐建設(shè)和改造經(jīng)驗(yàn)，如果您有相關(guān)的疑問和需求都可來電我們榮盛市場(chǎng)部進(jìn)行咨詢，我們會(huì)本著誠摯的服務(wù)態(tài)度向您提供的管道解決方案。
