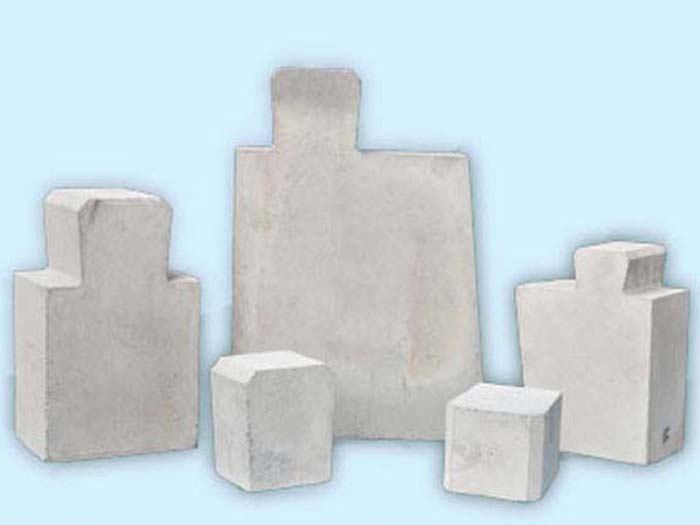

流口磚氮化硅結(jié)合碳化硅耐火磚

以氮化硅為主要結(jié)合相的碳化硅制品。一般含碳化硅70%～75%，氮化硅18%～25%。具有良好抗腐蝕能力，1400℃抗折強(qiáng)度達(dá)50～55MPa，顯氣孔率15%。熱膨脹系數(shù)(4.5～5.0)×10-2℃-1。采用高溫?zé)煞ㄖ苽?。主要用于高爐風(fēng)口、鋁電解槽內(nèi)襯等。



氮化硅結(jié)合碳化硅制品是一種全新的結(jié)構(gòu)陶瓷材料，它采用高純度碳化硅粉料和金屬硅粉，經(jīng)注漿成型工藝制成多孔坯體后，在1400~1500℃的溫度下，經(jīng)反應(yīng)燒結(jié)而形成。在燒結(jié)過(guò)程中向爐內(nèi)充高純氮?dú)?，使坯體中的硅與氮?dú)夥磻?yīng)生成Si₃N₄，因此，氮化硅結(jié)合碳化硅是兩相復(fù)合材料，其中SIC占75%左右，Si₃N₄占23%左右，它的強(qiáng)度高，抗氧化能力強(qiáng)，作為窯具材料特別適合在中、低溫，大載荷的窯爐中使用，使用溫度1450℃左右。

NSIC具有高于RSIC產(chǎn)品的抗折強(qiáng)度和優(yōu)異的抗氧化性能。除了其本身的結(jié)構(gòu)特性，NSIC產(chǎn)品還具有良好的耐磨性能和對(duì)金屬熔液的抗腐蝕性，并有良好的高溫承載能力，可制成窯具、窯爐配件和結(jié)構(gòu)部件在陶瓷耐火材料、電瓷、電子陶瓷、冶金化工、機(jī)械、環(huán)保等領(lǐng)域應(yīng)用。

氮化硅結(jié)合碳化硅材料的主要特點(diǎn)：承載能力很高、燒成時(shí)間短、抗熱震性能好、抗氧化性能好、沒有收縮、較高使用溫度1450℃、節(jié)能 。
