流化床焚燒爐

工作原理:爐體是由多孔分布板組成,在爐膛內加入大量的石英砂,將石英砂加熱到600℃以上,并在爐底入200℃以上的熱風,使熱砂騰起來,再投入垃圾垃圾同熱砂一起溝騰,垃圾很快被干燥、著火、然燒。未燃盡的垃圾比重較輕,繼續騰燃燒,然盡的垃圾比重大,落到爐底,經過水冷后,用分選設各將粗渣、細渣送到廠外,少量的中等爐渣和石英砂通過提升設各送回到爐中繼續使用。



流化床焚燒爐中有多處由耐火耐磨材料構成的內襯，大量采用耐火耐磨搗打料和耐磨澆注料。這些內襯都在現場免的存有游離水、結晶水等不同形態的濕分。在受熱升溫過程中，如果水分迅速蒸發，產生的汽壓超過混凝土可能使?fàn)t墻爆裂損壞，甚至可能造成大面積爐墻倒塌;爐墻和內襯中難免有應力集中，如果再加上初始熱膨脹不勻，也會由于熱應力而受到損壞。因此，內襯材料的干燥烘爐是新施工或大修后鍋爐啟動運行前的一般烘爐質量直接影響耐火耐磨內襯的壽命和鍋爐運行可靠性。

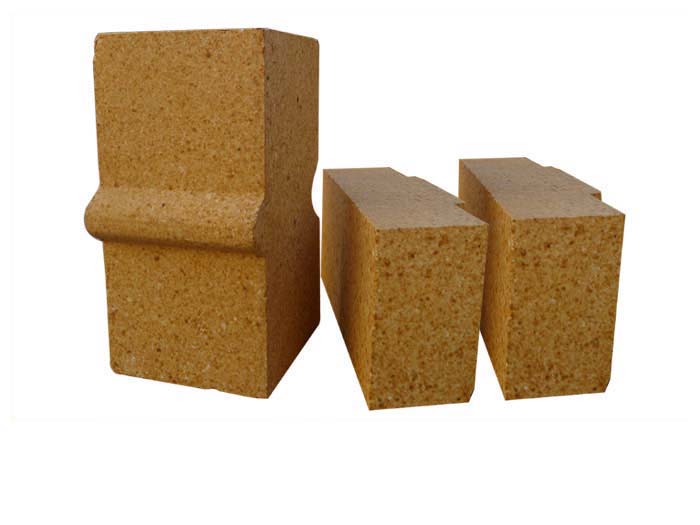

流化床焚燒爐用耐火磚

流化床焚燒爐的焚燒溫度750—870℃，因爐內物料(載體及廢渣)呈沸騰狀湍動，故襯里材質要求耐熱又耐磨的耐火材料。本爐采用耐熱耐磨混凝土澆注共厚250mm。內層用150mm輕質耐熱混凝土作隔熱層，外層(32作層)澆注100mm厚磷酸鋁礬土混凝土（礬土熟料；低鈣鋁酸鹽水泥；氫氧化鋁細粉：磷酸鋁溶液＝100：2.5：2.5：20—24(Wt)）或用輕質保溫磚和二級高鋁磚(LZ—65)砌筑。



回轉窯焚燒爐

危險廢物在回轉窯內進行高溫分解及燃燒反應,廢物大幅減量,部分未燃盡的殘渣從回轉窯排岀后直接掉落在燃室下部的爐排上再次燃燒,燃盡后由岀渣系統連續排岀,回轉窯焚燒產生的煙氣進入二燃室內進一步燃燒,·燃室的出口煙氣溫度保證維持在1100℃以上,煙氣停留時間超過2秒,使煙氣中的有機物和二惡英分解,達到無害化的目的。



燃室產生的高溫?zé)煔膺M(jìn)入余熱鍋爐回收部分能量產生蒸汽。煙氣經余熱鍋爐后溫度降為500℃-600℃之間。再經過煙氣急冷中和塔將溫度降低到200℃-180℃之間,避免二惡英等有毒氣體的再合成。經急冷后的煙氣進入干式反應裝置,在干式反應裝置中噴入活性炭及℃a(OH)2對煙氣進一步脫酸,并對重金屬及可能再生產的二惡英等物質進行吸附,再進入布袋除塵器進行除塵。然后煙氣進入SCR脫氮裝置脫除氮氧化物。煙氣凈化的后一道工序是濕式脫酸,在濕式脫酸塔中噴入堿液脫除S2、HC、HF等酸性氣體,達到嚴格的煙氣排放標準。后經過凈化的煙氣被加熱以消去白煙后通過引風機的作用送入煙囪排入大氣中。



廢物回轉窯焚燒爐用耐火磚

廢物焚燒產生含酸性煙氣，要求耐火材料熱震穩定性好、抗化學侵蝕性強、耐磨性及機械強度好。   （2）推薦回轉窯耐火材料設計：致密粘土磚+高強致密鋯鉻剛玉磚雙層復合。其中雙層復合耐火磚中熱端（接觸火焰）的耐火磚為高強致密鋯鉻剛玉磚，厚度為250mm。冷端（與筒體內壁相接）為致密粘土磚，厚度為70mm。
