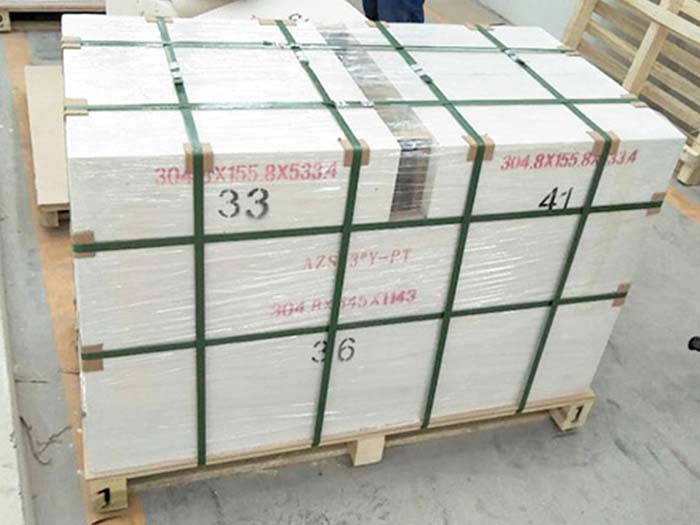

鋯英石剛玉磚簡稱鋯剛玉磚，是一種由工業(yè)氧化鋁粉和精選鋯英石砂為主要原料制成的耐火制品。其ZrO?的含量在33%~45%之間。鋯剛玉磚的英文縮寫是AZS，這是根據(jù)Al2O3－ZrO2－SiO2三元系相圖的三個(gè)化學(xué)成分，依其含量多少順序排列的，其中Al2O3取A，ZrO2取Z，SiO2取S。



鋯剛玉磚的礦物組成主要包括剛玉和斜鋯石，以及玻璃相。其制造工藝是將純凈的氧化鋁粉與含氧化鋯65%、二氧化硅34%左右的鋯英砂在電熔爐內(nèi)熔化后注入模型內(nèi)冷卻。



鋯剛玉磚具有以下性能特點(diǎn)：

高溫強(qiáng)度和耐磨損性：鋯剛玉磚具有較高的高溫強(qiáng)度和耐磨損性，使其能夠在高溫環(huán)境下保持良好的結(jié)構(gòu)穩(wěn)定性。

耐腐蝕性：鋯剛玉磚具有良好的化學(xué)穩(wěn)定性和抗堿性介質(zhì)侵蝕能力，使其在化學(xué)工業(yè)中得到廣泛應(yīng)用。

熱震穩(wěn)定性：鋯剛玉磚具有良好的熱震穩(wěn)定性，即使在溫度急劇變化的情況下也能保持結(jié)構(gòu)的穩(wěn)定性。

高溫蠕變性能：鋯剛玉磚的高溫蠕變性能較小，使其在高溫環(huán)境下不易變形。

良好的電絕緣性：鋯剛玉磚的電絕緣性能良好，使其在電子、電氣等領(lǐng)域得到廣泛應(yīng)用。



電熔鋯剛玉磚使用在玻璃熔窯等工業(yè)窯爐中，在玻璃熔窯中的使用部位是砌筑上層池壁、小爐平碹、小爐垛、舌頭碹及胸墻等處。電熔鋯剛玉磚在使用中應(yīng)注意以下問題：



①熱膨脹的不規(guī)則變化。電熔鋯剛玉磚的膨脹曲線在1000℃附近有一段異常，其內(nèi)部Zr02晶體發(fā)生可逆性的晶體轉(zhuǎn)變，有較大的體積變化，因此，含ZrO2的磚，不宜用在1000℃左右溫度常有急劇波動的部位。烘烤窯爐時(shí)，在900～1150℃時(shí)溫度變化不能過大，一般不能超過15℃/h，要求平穩(wěn)升溫。某些部位要防止吹冷風(fēng)，需用其他磚保護(hù)，以防炸裂。



②縮孔。澆注成型時(shí)，鑄口處常出現(xiàn)縮孔，此處磚體氣孔較多，致密度差，所以在砌玻璃熔化池壁時(shí)，均將縮孔朝窯內(nèi)方向。若鑄口朝外，當(dāng)磚體侵蝕到很薄時(shí)，會造成玻璃液漏跑事故。在池窯上部火焰空間使用時(shí)，使用壽命很長，也不會發(fā)生跑玻璃液問題，所以，又都將鑄口朝外使用，延長使用壽命。



③共熔。電熔鋯剛玉磚與粘土磚接觸砌筑，在1300℃高溫下會發(fā)生共熔現(xiàn)象，因此，選用耐火材料時(shí)，應(yīng)避免將共熔現(xiàn)象嚴(yán)重的兩種耐火材料接觸砌筑，如硅磚在電熔鋯剛玉磚下面，容易受到電熔鋯剛玉磚的侵蝕。



鋯剛玉磚還具有體積密度高、晶體結(jié)構(gòu)致密、常溫及高溫下機(jī)械強(qiáng)度高、重?zé)湛s小等特點(diǎn)。這些特點(diǎn)使得鋯剛玉磚在玻璃工業(yè)、陶瓷工業(yè)、鋼鐵工業(yè)、化學(xué)工業(yè)等領(lǐng)域得到廣泛應(yīng)用。
